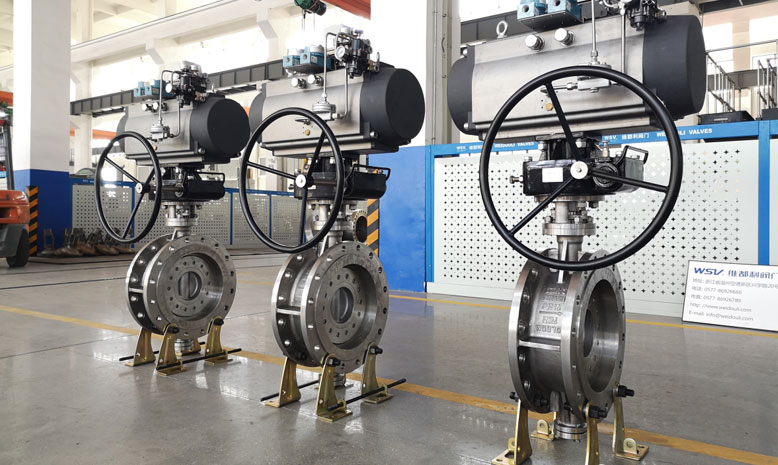

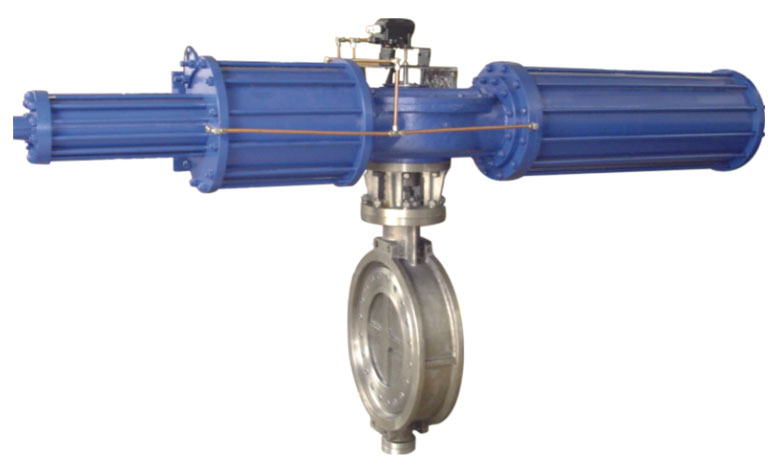

控制蝶閥

控制蝶閥是一種可用于切斷或調節流量的閥門，也被稱為 “1/4 轉閥門”—— 操作時，閥瓣旋轉 1/4 圈（90 度）即可實現閥門的全開或全關。

其 “蝶板” 是一個安裝在閥桿上的金屬圓盤，關閉機構呈圓盤狀，操作方式與球閥類似，可實現快速切斷。

蝶板位于管道中心，一根穿過蝶板的閥桿與閥門外部的執行機構相連，通過旋轉執行機構，可使蝶板與流體流向平行（全開）或垂直（全關）。

控制蝶閥有雙偏心和三偏心設計，因其成本低于其他類型閥門且重量更輕，受到廣泛青睞。

01/06

02/06

控制蝶閥性能特點

1雙重安全結構

蝶板下方安裝兩個獨立的止推環，可防止因流體壓力、溫度變化導致的蝶板變形、閥桿錯位及密封面卡澀，確保閥門在任何工況下正常運行；同時，閥桿下端設計獨立防噴出機構，避免因閥桿斷裂或噴出引發意外事故。

2.無死區設計

針對調節控制場景，充分利用三偏心蝶閥的密封原理，實現啟閉時蝶板不刮擦閥座，且閥桿扭矩通過蝶板直接傳遞至密封面 —— 蝶板與閥座幾乎無摩擦，從根本上消除了閥門小開度時因摩擦等不穩定因素導致的跳躍現象及調節失效問題，即徹底根除死區。這使得蝶閥可在 0~90 度全范圍進入可調區域，正常調節比是普通蝶閥的 2 倍以上，最高可達 100:1。

3.三偏心蝶閥的多層次閥座

閥座由金屬片與石墨片層壓制成，能有效抵御介質中微小固體顆粒的影響，以及熱膨脹導致的密封面卡澀，即便出現輕微故障也可保證無泄漏。

4.雙偏心蝶閥的可更換式閥座

蝶閥密封副設計獨特：閥體閥座可更換，且蝶板密封面與蝶板為獨立結構，單獨更換蝶板密封面即可 —— 無需將損壞的蝶板送回廠家，也無需拆解閥門，大幅降低維護成本、縮短維護時間，并減輕維護強度與難度。

5.防火結構

三偏心蝶閥采用防火設計，已獲得 API 607 和 API 6FA 認證，可安全應用于石油、石化等各類危險領域。

6.超強密封填料

傳統上，閥座內漏是關注重點，而填料處外漏常被忽視。事實上，外漏的危害遠大于內漏已成為共識。三偏心蝶閥作為旋轉類閥門，閥桿僅做 90 度旋轉，相比閘閥、截止閥閥桿的螺旋多回轉運動，填料磨損更小、壽命更長。

7.金屬表面處理技術

經特殊機床加工的部件，表面粗糙度低于 Ra0.2，提升了表面硬度與耐磨性，減少密封填料磨損及閥門扭矩，使動密封部位的密封更可靠。

8.彈簧加載自動補償密封

壓蓋法蘭的連接螺栓采用碟形彈簧加載，可應對管路中壓力和溫度的異常變化，碟形彈簧能自動補償并保障密封效果。
