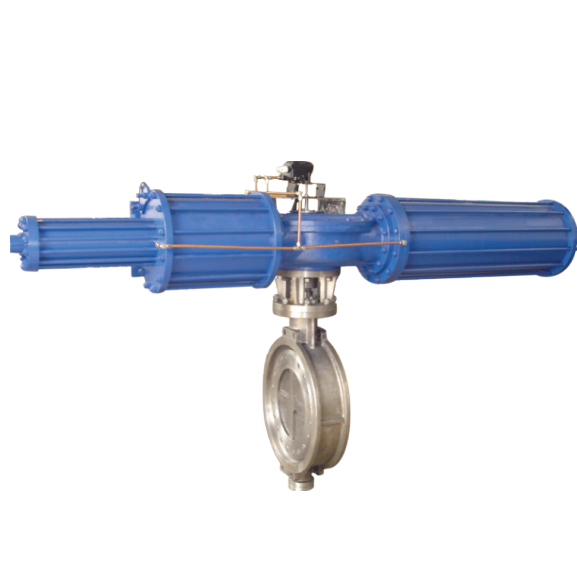

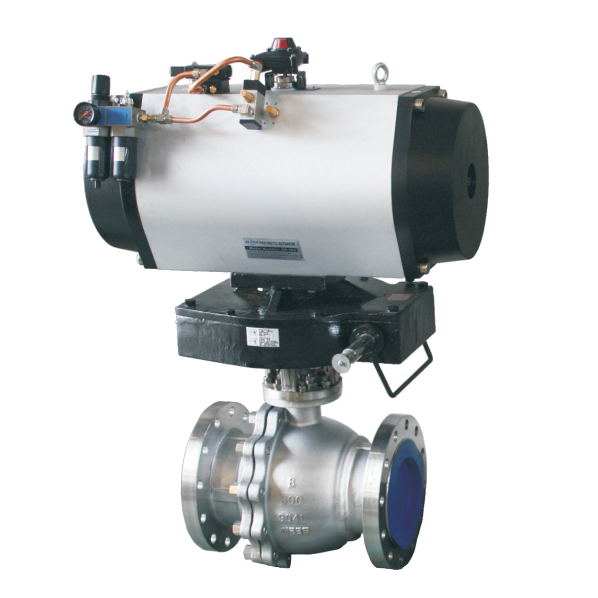

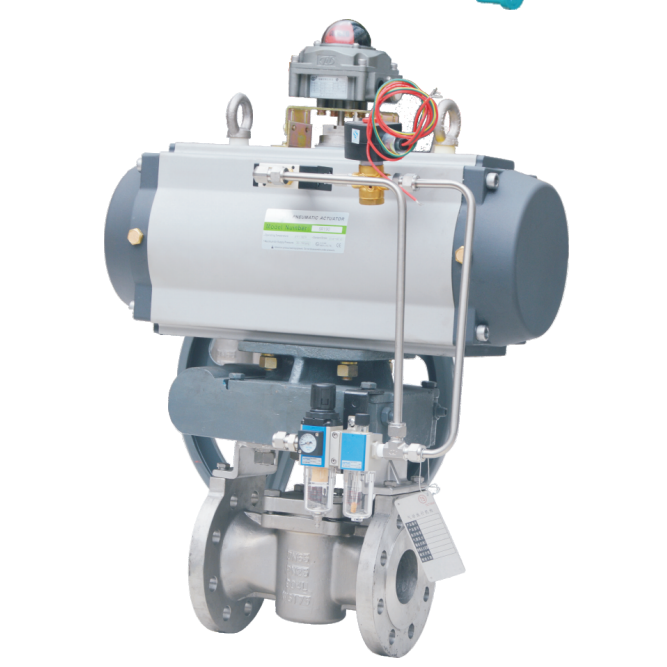

角行程控制閥

角行程控制閥優(yōu)勢特點

1.從流路設計來看，旋轉運動控制閥采用直通式流路，結構更簡單：

（1）流阻小，Kv 值大（為其他類型閥門的 1.5~3 倍）；

（2）介質直通流動，具備 “自清潔” 能力，抗堵塞性能好；

（3）體積小、重量輕（重量減輕 50%~80%）；

（4）尺寸小巧，外觀美觀。

2.從閥瓣旋轉結構來看，旋轉運動控制閥減少了傳統(tǒng)閥門的缺陷：

（1）閥瓣旋轉時，介質不易向外泄漏，旋轉摩擦力小，可搭配密封性能更優(yōu)的填料，使密封壽命延長至 2~3 倍；

（2）因力臂短，扭矩小，允許的壓力差更大；

（3）閥瓣采用球面設計，密封性好，泄漏量小；

（4）抗沖蝕性強，閥瓣位于閥腔內部，避免介質直接沖蝕；

（5）能有效消除上下共振現象。

角行程控制閥規(guī)格參數

設計標準:API、ASME、EN、ISO、JIS、DIN、BS、GB、HG

連接方式:法蘭、對焊

壓力范圍:Class150Lb~1500Lb，1.0MPa~25.0MPa, JIS10K~40K

尺寸范圍:NPS1/2"~60"，DN15~DN1500

驅動方式:氣動、電動裝置
